●主な設備の名稱（スクリーンプレート関係のみ）

Ｎ．Ｃスリットスクリーン製造機、打抜き金網プレス機、Ｎ．Ｃドリル孔加工機、Ｎ．Ｃマシニングセンター、フライス盤、油圧ブレーキプレス、大型平面研削盤、矯正レベラーロール機、アルゴンアーク自動溶接機

油圧プレス、プレーナー、旋盤、スポット溶接他各種溶接機器、シャーリング、金型製造設備、ドリル研削盤、ラジアルボール盤

大型ホーニング盤、正面旋盤、ベンディングロール、Ｎ．Ｃアルゴン自動溶接機械、Ｎ．Ｃ制御関連機器、セーパー、グラインダー・ポール盤、ＣＡＤシステム

●消費電力の削減

ローター（アジテーター）の回転数を落としても従来通り、もしくはそれ以上の処理が可能です。

従来と同量の処理をする際でも、Slot size(cut)を従来より小さく設定できます。

複数台ご使用の場合は、１台あたりの処理量アップにより台数削減が可能。また、Slot size(cut)を小さくすることにより後処理工程の設備の縮小も可能です。

従来のプレート比に比べ、ＳＬＯＴ厚が０に等しい。

ローター（アジテーター）回転数の低速化が可能。

Bar組立て式のためプロファイルの形状から角度の選定が自由に出来る。

【Ａ】原料Ｌ材を使用

処理量が約28％ＵＰ！！消費電力は約４０％ＤＯＷＮ

【Ｂ】原料Ｌ材を使用

処理電力が約８４％ＤＯＷＮ！！※処理量は同等

【Ｃ】原料段ボール古紙使用

処理量が約５０％ＵＰ

	技術と品質で奉仕
	●主な設備の名稱（スクリーンプレート関係のみ）Ｎ．Ｃスリットスクリーン製造機、打抜き金網プレス機、Ｎ．Ｃドリル孔加工機、Ｎ．Ｃマシニングセンター、フライス盤、油圧ブレーキプレス、大型平面研削盤、矯正レベラーロール機、アルゴンアーク自動溶接機油圧プレス、プレーナー、旋盤、スポット溶接他各種溶接機器、シャーリング、金型製造設備、ドリル研削盤、ラジアルボール盤大型ホーニング盤、正面旋盤、ベンディングロール、Ｎ．Ｃアルゴン自動溶接機械、Ｎ．Ｃ制御関連機器、セーパー、グラインダー・ポール盤、ＣＡＤシステム

	ＢＡＲ　ＴＹＰＥ　ＳＣＲＥＥＮ　ＢＡＳＫＥＴ（内圧式）
	●消費電力の削減ローター（アジテーター）の回転数を落としても従来通り、もしくはそれ以上の処理が可能です。 ●品質の向上従来と同量の処理をする際でも、Slot size(cut)を従来より小さく設定できます。 ●設備の縮小複数台ご使用の場合は、１台あたりの処理量アップにより台数削減が可能。また、Slot size(cut)を小さくすることにより後処理工程の設備の縮小も可能です。

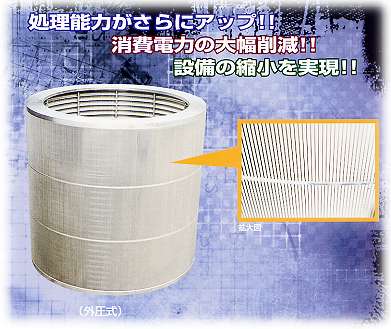

	ＢＡＲ　ＴＹＰＥ　ＳＣＲＥＥＮ　ＢＡＳＫＥＴ（外圧式）
	特徴 ●原料の通過抵抗が少ない従来のプレート比に比べ、ＳＬＯＴ厚が０に等しい。 ●開口率が大きい（高い） ●消費電力を削減できますローター（アジテーター）回転数の低速化が可能。 ●Slot size(cut)0.1mm(4/"1000)も可能で高精度のものを製作 ●原料や運転状況にマッチしたものを製作 Bar組立て式のためプロファイルの形状から角度の選定が自由に出来る。 ●ローター（アジテーター）も製作致します。

	使用例-プレート式(従来型）からＢＡＲ式（協和ＫＢ型）に替えた場合
	【Ａ】原料Ｌ材を使用処理量が約28％ＵＰ！！消費電力は約４０％ＤＯＷＮ【Ｂ】原料Ｌ材を使用処理電力が約８４％ＤＯＷＮ！！※処理量は同等【Ｃ】原料段ボール古紙使用処理量が約５０％ＵＰこれだけの効果が得られます
